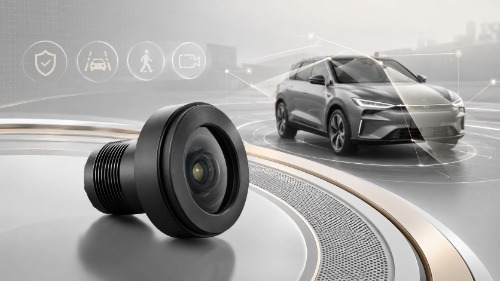

O que define uma boa lente para câmera automotiva?

Escolher uma lente para câmera automotiva não se resume apenas a encontrar uma lente que produza imagens. Para aplicações em câmeras veiculares, uma boa lente deve oferecer qualidade de imagem estável, campo de visão adequado, estrutura confiável, durabilidade ambiental e consistência de produção a longo prazo.

As câmeras automotivas são amplamente utilizadas em sistemas de visão traseira, sistemas de visão periférica, câmeras frontais, câmeras ADAS, DMS, OMS, CMS, assistência ao estacionamento e câmeras de painel. Cada aplicação possui requisitos diferentes em termos de desempenho óptico e projeto mecânico.

Então, o que define uma boa lente para câmera automotiva? A resposta depende do design do módulo da câmera, do cenário de aplicação, do sensor, do campo de visão (FOV), da resolução, da estrutura e dos requisitos ambientais.

1. Uma boa lente para câmera automotiva deve ser adequada à aplicação.

O primeiro passo na escolha de um lente de câmera automotiva é compreender a aplicação.

Uma lente de câmera de visão traseira, uma lente de câmera de visão periférica e uma lente de câmera de monitoramento do motorista podem ser usadas em veículos, mas seus requisitos ópticos não são os mesmos.

Por exemplo:

• As câmeras de visão traseira geralmente exigem um amplo campo de visão e desempenho estável em ambientes externos.
• As câmeras de visão periférica precisam de cobertura ultra grande angular e boa qualidade de imagem nas bordas.
• As câmeras frontais podem exigir imagens mais nítidas a longa distância.
• As câmeras DMS focam mais em imagens de curta distância, reconhecimento facial e desempenho em infravermelho.
• As câmeras CMS exigem qualidade de imagem estável para visibilidade lateral e traseira.
• As câmeras de assistência ao estacionamento precisam de estrutura compacta, ampla cobertura e confiabilidade ambiental.

Uma boa lente para câmera automotiva deve ser selecionada com base na aplicação específica, em vez de usar uma lente genérica para todos os projetos.

2. Um campo de visão adequado é mais importante do que simplesmente ser amplo.

O campo de visão é uma das especificações mais importantes para lentes de câmeras automotivas. Ele determina a área que a câmera consegue capturar.

No entanto, um campo de visão mais amplo nem sempre é melhor.

Se o campo de visão for muito estreito, a câmera pode não capturar informações suficientes do entorno. Se o campo de visão for muito amplo, a distorção da imagem e a qualidade das bordas podem se tornar mais difíceis de controlar.

Uma boa lente para câmera automotiva deve proporcionar um campo de visão adequado à aplicação, mantendo ao mesmo tempo uma nitidez de imagem utilizável e controle de distorção.

Por exemplo:

O campo de visão (FOV) correto deve ser definido de acordo com o projeto do sistema de câmeras do veículo, e não apenas pela aparência da lente ou especificações gerais.

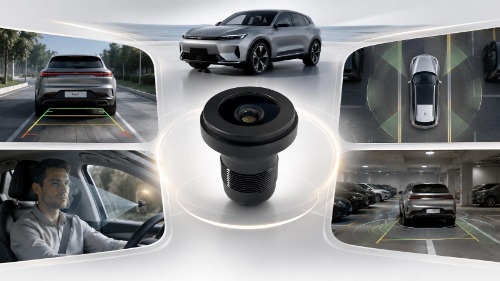

3. A baixa distorção ajuda a manter a imagem mais utilizável.

Muitas lentes de câmeras automotivas exigem um design grande angular. No entanto, lentes grande angulares frequentemente causam distorção, especialmente perto das bordas da imagem.

Em aplicações de câmeras veiculares, a distorção excessiva pode afetar a experiência visual e reduzir a usabilidade da imagem. Por exemplo, linhas de referência de estacionamento, objetos ao redor, bordas da estrada e o entorno do veículo podem parecer menos precisos se a distorção não for bem controlada.

Para sistemas de visão periférica, baixa distorção e imagens de borda estáveis ​​são especialmente importantes, pois as imagens de várias câmeras podem precisar ser processadas ou unidas.

Uma boa lente para câmera automotiva deve equilibrar um amplo ângulo de visão e o controle de distorção. Ela deve ajudar a manter uma estrutura de imagem mais natural e utilizável para o módulo da câmera.

4. A lente deve ser compatível com o sensor, e não limitá-lo.

Muitos projetos de módulos de câmera utilizam sensores de 2MP, 5MP, 8MP ou de resolução superior. No entanto, um sensor de alta resolução não garante automaticamente uma imagem de alta qualidade.

Se a lente não for compatível com os requisitos ópticos do sensor, a qualidade final da imagem ainda poderá ser limitada.

Ao avaliar uma lente para câmera automotiva, os clientes devem considerar:

• Tamanho do sensor
• Círculo da imagem
• Correspondência de resolução
• Ângulo do raio principal
• requisito de campo de visão
• Qualidade de imagem Edge
• Estrutura mecânica
• Distância de trabalho

Uma boa lente para câmera automotiva deve permitir que o sensor funcione corretamente. A lente e o sensor precisam trabalhar juntos como parte de um sistema completo de módulo de câmera.

5. Qualidade de imagem estável em todo o campo da imagem

Algumas lentes podem apresentar boa qualidade de imagem no centro, mas desempenho inferior nas bordas. Para aplicações automotivas, isso pode ser um problema.

Em aplicações de visão traseira, visão periférica, sistemas de gerenciamento de cabine (CMS) e assistência ao estacionamento, a área da borda da imagem pode conter informações visuais importantes. Se a imagem da borda estiver desfocada ou distorcida, isso pode afetar o desempenho geral da câmera.

Uma boa lente para câmera automotiva deve proporcionar qualidade de imagem estável em todo o campo de visão, e não apenas no centro.

Isso é especialmente importante para lentes grande-angulares para câmeras automotivas, onde a nitidez das bordas, o controle da distorção e a consistência da imagem precisam ser levados em consideração.

6. As lentes das câmeras automotivas precisam de confiabilidade ambiental.

Os ambientes automotivos são mais exigentes do que muitas aplicações de eletrônicos de consumo. Uma lente usada em um veículo pode precisar suportar mudanças de temperatura, vibração, umidade, poeira, exposição à água e operação de longo prazo.

Aplicações de câmeras externas, como câmeras de ré, câmeras de visão periférica, câmeras laterais e câmeras de estacionamento, podem exigir resistência à água e poeira. Aplicações internas, como sistemas de monitoramento de dispositivos móveis (DMS) e sistemas de monitoramento de objetos (OMS), podem priorizar o desempenho em infravermelho, imagens em baixa luminosidade e estabilidade da imagem em curta distância.

Dependendo do projeto, os requisitos para lentes automotivas podem incluir:

• Design à prova d'água
• Resistência à poeira
• Resistência à temperatura
• Resistência à vibração
• Desempenho óptico estável
• Estrutura mecânica confiável
• Consistência de produção a longo prazo

Uma boa lente para câmera automotiva deve ser projetada e avaliada de acordo com o ambiente de trabalho real do sistema de câmera do veículo.

7. A estrutura mecânica deve ser compatível com o módulo da câmera.

A lente de uma câmera automotiva não é apenas um componente óptico. Ela também precisa ser compatível com a estrutura do módulo da câmera.

Diferentes projetos podem exigir diferentes estruturas de lentes, como M7, M8, M9, M10, M12, estrutura AA ou projetos mecânicos personalizados.

A estrutura adequada depende de:

• Tamanho do módulo
• Posição do sensor
• Caminho óptico
• Método de montagem
• Design à prova d'água
• Limitação de espaço
• Ambiente de aplicação
• Processo de produção em massa

Para fabricantes de módulos de câmeras, escolher uma lente com a estrutura mecânica adequada pode ajudar a melhorar a eficiência da montagem e a viabilidade do projeto.

Uma boa lente para câmera automotiva deve atender tanto aos requisitos ópticos quanto ao projeto mecânico do módulo da câmera.

8. A consistência da produção é importante para projetos automotivos.

Para projetos de câmeras automotivas, um bom protótipo é apenas o começo. Os clientes também se preocupam se a lente consegue manter a qualidade estável durante a produção em massa.

Os projetos automotivos geralmente exigem cooperação a longo prazo, fornecimento estável, controle de qualidade e desempenho óptico consistente entre os lotes.

Fatores importantes incluem:

• Consistência da amostra
• Estabilidade do lote
• Precisão de montagem
• Inspeção de qualidade
• Controle de produção
• Capacidade de fornecimento a longo prazo
• Eficiência da comunicação durante o desenvolvimento do projeto

Um bom fornecedor de lentes para câmeras automotivas deve oferecer suporte não apenas na seleção de lentes e avaliação de amostras, mas também na produção em massa estável e na gestão da qualidade.

9. A capacidade do fornecedor faz parte da qualidade das lentes.

Quando os clientes avaliam uma lente de câmera automotiva, eles também estão avaliando o fornecedor por trás da lente.

Em projetos automotivos, a capacidade do fornecedor pode afetar diretamente a eficiência do projeto, a confiabilidade do produto e a cooperação a longo prazo.

Um fornecedor confiável de lentes automotivas deve ter:

• Experiência em projetos de lentes automotivas
• Sistema de controle de qualidade
• Suporte para projeto e avaliação óptica
• Capacidade de suportar diferentes estruturas de lentes.
• Capacidade de produção estável
• Comunicação clara do projeto
• Experiência com requisitos de módulos de câmera

A Wintop Optics possui certificações TS16949 e ISO, além de experiência em projetos de lentes automotivas. Essas capacidades auxiliam no controle de qualidade, na consistência da produção e na avaliação de lentes sob medida para projetos de módulos de câmeras automotivas.

10. Soluções de Lentes para Câmeras Automotivas da Wintop Optics

Óptica Wintop Fornece soluções de lentes para câmeras automotivas para diferentes aplicações em veículos, incluindo câmeras de ré, câmeras de visão periférica, câmeras frontais, CMS, DMS, OMS, câmeras ADAS, câmeras de assistência ao estacionamento e outros projetos de módulos de câmera.

Oferecemos suporte a diferentes opções de estrutura de lentes, incluindo as soluções M7, M8, M9, M10, M12 e AA. De acordo com os requisitos do projeto do cliente, podemos auxiliar na avaliação da compatibilidade com sensores, campo de visão (FOV), resolução, estrutura, ambiente de aplicação e necessidades de desempenho óptico.

Se você busca uma solução de lente para câmera automotiva, envie-nos as informações do seu projeto, incluindo modelo do sensor, tamanho do sensor, campo de visão (FOV), resolução, tipo de estrutura, distância de trabalho e cenário de aplicação. Nossa equipe poderá recomendar a lente mais adequada para o seu projeto de módulo de câmera.

Telefone/WhatsApp: +86 15302689906
E-mail: yorty@yuntal.com

Perguntas frequentes

Como escolher a lente certa para a câmera do meu carro?

Para escolher a lente ideal para uma câmera automotiva, é preciso considerar a aplicação, o modelo do sensor, o tamanho do sensor, o campo de visão (FOV), a resolução, a distância de trabalho, o tipo de estrutura e o ambiente operacional. Diferentes aplicações de câmeras automotivas exigem diferentes designs de lentes, portanto, a seleção da lente deve ser baseada no projeto específico do módulo da câmera.

Um campo de visão mais amplo é sempre melhor para câmeras veiculares?

Não. Um campo de visão (FOV) mais amplo pode capturar mais informações do entorno, mas também pode causar mais distorção e dificuldades na imagem das bordas. O FOV ideal deve atender aos requisitos da aplicação, mantendo uma qualidade de imagem aceitável, controle de distorção e compatibilidade com o sensor.

Por que a baixa distorção é importante para lentes de câmeras automotivas?

A baixa distorção ajuda a manter a estrutura da imagem mais natural e utilizável. Isso é importante para aplicações como câmeras de ré, sistemas de visão periférica, assistência ao estacionamento e reconhecimento de imagem. Para lentes automotivas grande-angulares, o controle da distorção deve ser considerado juntamente com o campo de visão e a nitidez das bordas.

Uma mesma lente pode ser adaptada a diferentes sensores?

Nem sempre. A compatibilidade entre lente e sensor depende do tamanho do sensor, círculo de imagem, resolução, ângulo de visão central (CRA), campo de visão (FOV) e estrutura mecânica. Mesmo que dois sensores tenham resolução semelhante, podem exigir projetos de lentes diferentes. Fornecer a folha de dados do sensor pode ajudar os engenheiros a avaliar se uma lente é adequada.

Qual estrutura de lente devo escolher: M7, M8, M9, M10, M12 ou AA?

A estrutura de lente adequada depende do tamanho do módulo da câmera, do método de montagem, dos requisitos ópticos e do ambiente de aplicação. As estruturas M7, M8, M9, M10, M12 e AA podem ser consideradas de acordo com as necessidades do projeto. Para módulos compactos, podem ser necessárias estruturas menores. Para requisitos de alinhamento mais preciso ou montagem específica, a estrutura AA pode ser avaliada.

As lentes de câmeras automotivas precisam ser à prova d'água?

Depende da aplicação. Câmeras automotivas externas, como câmeras de ré, câmeras de visão periférica, câmeras laterais e câmeras de estacionamento, geralmente precisam ser resistentes à água e poeira. Câmeras internas, como DMS e OMS, podem priorizar o infravermelho, imagens em baixa luminosidade e desempenho em curta distância.

A Wintop consegue personalizar lentes de acordo com os requisitos do nosso módulo de câmera?

Sim. A Wintop Optics pode ajudar a avaliar soluções de lentes de acordo com o modelo do seu sensor, campo de visão (FOV), resolução, estrutura, distância de trabalho e requisitos da aplicação. Oferecemos suporte a diferentes estruturas de lentes para câmeras automotivas, incluindo as soluções M7, M8, M9, M10, M12 e AA.
