Como as lentes das câmeras ADAS melhoram a segurança ao dirigir

Os Sistemas Avançados de Assistência ao Condutor, conhecidos como ADAS, estão se tornando uma parte importante da segurança veicular moderna. Esses sistemas ajudam os motoristas a detectar as condições da estrada, monitorar objetos ao redor, identificar riscos potenciais e melhorar a percepção geral ao dirigir.

Em muitas aplicações ADAS, as câmeras desempenham um papel fundamental na coleta de informações visuais. No entanto, a qualidade da imagem de um sistema de câmeras não depende apenas do sensor de imagem. A lente da câmera é o primeiro componente óptico que captura a luz e forma a imagem antes que ela chegue ao sensor.

Um adequado lente da câmera ADAS Pode ajudar a melhorar o campo de visão, a nitidez da imagem, o controle de distorção, o desempenho em condições de baixa luminosidade e a estabilidade a longo prazo. Esses fatores estão intimamente relacionados à capacidade de um módulo de câmera de suportar funções de segurança na condução.

O que é uma lente de câmera ADAS?

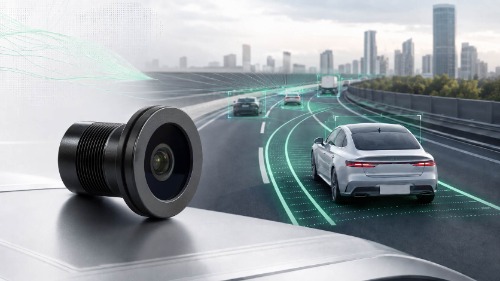

Uma lente de câmera ADAS é uma lente óptica usada em módulos de câmera automotivos para aplicações avançadas de assistência ao condutor. Ela ajuda a capturar informações visuais ao redor do veículo e envia a imagem para o sensor para posterior processamento pelo sistema.

As lentes de câmeras ADAS podem ser usadas em diferentes aplicações de câmeras automotivas, incluindo:

• Câmeras de visão frontal
• Câmeras de visão traseira
• Câmeras de visão periférica
• Sistemas de monitoramento de motoristas
• Sistemas de monitoramento de ocupantes
• Sistemas de monitoramento por câmeras
• Câmeras de assistência ao estacionamento
• sistemas de aviso de saída de faixa
• sistemas de reconhecimento de sinais de trânsito

Diferentes aplicações ADAS exigem diferentes designs de lentes. Por exemplo, uma câmera de visão frontal pode exigir nitidez a longa distância e baixa distorção, enquanto uma câmera de visão periférica geralmente requer um campo de visão mais amplo e qualidade de imagem estável nas bordas.

Por que as lentes das câmeras são importantes nos sistemas ADAS?

Os sistemas ADAS dependem de imagens nítidas e estáveis ​​para reconhecer as condições da estrada, veículos, pedestres, faixas de rodagem, sinais de trânsito e obstáculos. Se a lente não oferecer o desempenho óptico adequado, o sensor poderá não receber informações de imagem precisas.

A lente da câmera afeta diversos fatores-chave da formação de imagem:

• Campo de visão
• Clareza da imagem
• Controle de distorção
• Correspondência de resolução
• Desempenho em condições de baixa luminosidade
• Confiabilidade ambiental
• compatibilidade da estrutura mecânica

Uma lente de câmera automotiva bem projetada ajuda o módulo da câmera a capturar dados de imagem mais confiáveis, o que pode proporcionar um desempenho ADAS mais seguro e estável.

Um campo de visão mais amplo ajuda a capturar mais informações da estrada.

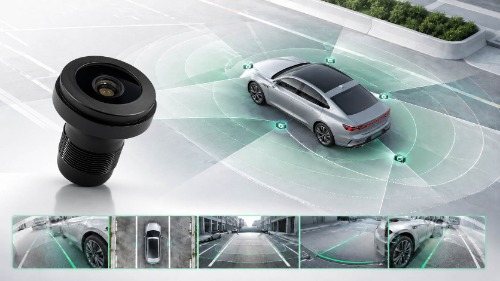

O campo de visão é um dos fatores mais importantes na seleção de lentes para câmeras ADAS. Um campo de visão mais amplo permite que a câmera capture mais informações do entorno, o que é útil para aplicações como câmeras de ré, sistemas de visão periférica, assistência ao estacionamento e monitoramento lateral.

Por exemplo, a lente de uma câmera de ré precisa cobrir a área atrás do veículo para ajudar o motorista a observar obstáculos durante a marcha à ré. Já a lente de uma câmera com visão periférica precisa capturar uma ampla área ao redor do veículo para fornecer uma visão de 360 ​​graus.

No entanto, um campo de visão mais amplo nem sempre é melhor por si só. Ele deve ser equilibrado com o controle de distorção, a nitidez da imagem, o tamanho do sensor e os requisitos reais da aplicação. Para módulos de câmera ADAS, a seleção da lente deve considerar tanto o desempenho óptico quanto as necessidades de imagem do sistema.

Baixa distorção permite um reconhecimento de imagem mais preciso.

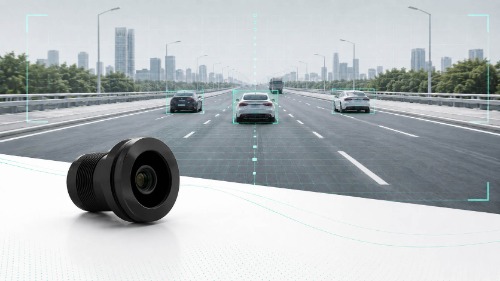

O controle da distorção é especialmente importante para lentes de câmeras ADAS. Em aplicações de câmeras automotivas, a distorção da imagem pode afetar a forma como objetos, faixas da estrada e ambientes ao redor aparecem na imagem.

Para aplicações como reconhecimento de faixas, detecção de objetos, assistência ao estacionamento e sistemas de visão periférica, a baixa distorção ajuda a manter uma estrutura de imagem mais precisa. Isso é particularmente importante próximo às bordas da imagem, onde lentes grande-angulares podem produzir distorções mais visíveis.

A lente de câmera ADAS de baixa distorção Pode ajudar a melhorar a consistência da imagem e tornar a cena capturada mais próxima do ambiente real. Isso é valioso para sistemas que dependem de reconhecimento de imagem e análise visual.

A correspondência de lentes de alta resolução melhora a detecção de objetos.

Muitos módulos de câmeras automotivas agora usam sensores de 2 MP, 5 MP, 8 MP ou até mesmo de resolução mais alta. No entanto, um sensor de alta resolução também requer uma lente com desempenho óptico compatível.

Se a resolução da lente não for suficiente, o sensor pode não atingir todo o seu potencial de qualidade de imagem. Isso pode resultar em menor nitidez da imagem, menor reconhecimento de detalhes e desempenho inferior na detecção de objetos.

Ao escolher uma lente para uma câmera ADAS, é importante avaliar se ela é compatível com o tamanho do sensor, a resolução, o círculo de imagem e o campo de visão necessários. Uma lente adequada ajuda o módulo da câmera a capturar detalhes mais nítidos, o que pode auxiliar no melhor reconhecimento de veículos, pedestres, faixas de rodagem e outros objetos.

Imagens estáveis ​​em diferentes condições de condução.

Os veículos operam em diversos ambientes. As câmeras ADAS podem precisar funcionar durante o dia, à noite, em condições de chuva, em túneis, em ambientes com pouca luz e em contraluz. Essas condições variáveis ​​impõem requisitos mais rigorosos ao desempenho óptico das lentes das câmeras automotivas.

Dependendo dos requisitos do projeto, o design das lentes pode precisar levar em consideração:

• Imagens em condições de baixa luminosidade
• Compatibilidade com infravermelho
• Desempenho antirreflexo
• Revestimento óptico
• Mudanças de temperatura
• Requisitos de impermeabilidade e resistência à poeira
• Resistência à vibração

O desempenho estável da imagem ajuda o módulo da câmera a fornecer informações visuais mais consistentes em diferentes condições de direção.

Aplicações automotivas exigem um design de lentes confiável.

As aplicações de câmeras automotivas têm requisitos de confiabilidade mais elevados do que muitas aplicações de eletrônicos de consumo. As lentes podem precisar suportar variações de temperatura, vibração, umidade, poeira, exposição à água e operação prolongada.

Para projetos automotivos, o controle de qualidade estável e a consistência da produção também são importantes. Uma lente usada em um módulo de câmera automotiva não deve apenas atender aos requisitos ópticos, mas também suportar montagem confiável e produção em massa.

A Wintop Optics possui certificações TS16949 e ISO, além de experiência em projetos de lentes automotivasEssas capacidades ajudam a dar suporte ao controle de qualidade estável, à avaliação baseada em projetos e à cooperação a longo prazo para aplicações de módulos de câmeras automotivas.

Aplicações comuns de câmeras ADAS e requisitos de lentes

Diferentes aplicações de câmeras ADAS exigem projetos ópticos e estruturais distintos. Abaixo, alguns exemplos comuns:

Para cada aplicação, a lente deve ser selecionada de acordo com o sensor, o campo de visão, a resolução, a distância de trabalho, a estrutura e os requisitos ambientais.

Como escolher a lente certa para a câmera ADAS

Para escolher uma lente adequada para uma câmera ADAS, os clientes geralmente precisam avaliar tanto os requisitos ópticos quanto a estrutura mecânica. Fornecer informações completas sobre o projeto pode ajudar os engenheiros a recomendar uma solução de lente mais adequada.

As informações principais geralmente incluem:

• Cenário de aplicação
• Modelo do sensor
• Tamanho do sensor
• Requisito de resolução
• Requisito de campo de visão
• Distância de trabalho
• Estrutura da lente
• Tipo de montagem
• Requisito de impermeabilidade
• Temperatura de operação
• Requisito de IR
• Fase do projeto

A Wintop Optics oferece suporte a diferentes opções de estrutura de lentes, incluindo as soluções M7, M8, M9, M10, M12 e AA. A estrutura adequada depende do projeto do módulo da câmera, dos requisitos ópticos, do método de montagem e do ambiente de aplicação.

Soluções de lentes para câmeras ADAS da Wintop Optics

A Wintop Optics fornece soluções de lentes ópticas para aplicações em módulos de câmeras automotivas, incluindo câmeras de visão traseira, câmeras de visão periférica, CMS, DMS, OMS e outros sistemas relacionados a ADAS.

Com certificações TS16949 e ISO, além de experiência em projetos de lentes automotivas, a Wintop Optics oferece aos clientes controle de qualidade rigoroso, avaliação de projetos ópticos e seleção de lentes sob medida para cada projeto. Podemos fornecer diferentes opções de estrutura de lentes, incluindo soluções M7, M8, M9, M10, M12 e AA, dependendo do projeto do módulo da câmera e dos requisitos da aplicação.

Se você estiver desenvolvendo um projeto de módulo de câmera ADAS, envie-nos o modelo do sensor, o campo de visão (FOV), a resolução, a estrutura e os requisitos da aplicação. Nossa equipe poderá ajudá-lo(a) a escolher a lente ideal para sua câmera automotiva.

Telefone/WhatsApp: +86 15302689906
E-mail: yorty@yuntal.com

Perguntas frequentes

1. Que informações devo fornecer para escolher uma lente de câmera ADAS?

Para recomendar uma lente adequada para uma câmera ADAS, geralmente precisamos do modelo do sensor, tamanho do sensor, resolução, requisitos de campo de visão (FOV), distância de trabalho, estrutura da lente, cenário de aplicação e ambiente operacional. Se o projeto tiver requisitos de resistência à água, infravermelho, temperatura ou vibração, esses detalhes também devem ser fornecidos.

2. Uma mesma lente pode ser usada para diferentes aplicações ADAS?

Nem sempre. Aplicações como visão traseira, visão periférica, visão frontal, DMS, OMS e CMS podem exigir diferentes campos de visão (FOV), controle de distorção, distância de trabalho, estrutura e desempenho ambiental. A lente deve ser selecionada com base no projeto do módulo da câmera e nos requisitos da aplicação.

3. Qual a importância do controle de distorção para lentes de câmeras ADAS?

O controle da distorção é importante porque os sistemas ADAS dependem de informações de imagem para detecção de objetos, reconhecimento de faixas e análise do ambiente ao redor. Uma lente de baixa distorção ajuda a manter uma estrutura de imagem mais precisa, especialmente perto da borda da imagem.

4. A lente pode ser personalizada de acordo com os requisitos do nosso sensor e campo de visão?

Sim. A seleção ou personalização da lente pode ser avaliada de acordo com o modelo do sensor, tamanho do sensor, campo de visão (FOV), resolução, estrutura mecânica e cenário de aplicação. Para projetos de câmeras automotivas, o desempenho óptico e a confiabilidade mecânica devem ser considerados em conjunto.

5. Quais estruturas de lentes estão disponíveis para módulos de câmeras automotivas?

Diferentes módulos de câmeras automotivas podem usar diferentes estruturas de lentes, como as soluções de lentes M7, M8, M9, M10, M12 e AA. A estrutura adequada depende do tamanho do módulo, dos requisitos ópticos, do método de montagem e do ambiente de aplicação.

6. As lentes das câmeras ADAS precisam ser à prova d'água ou resistentes a altas temperaturas?

Depende da aplicação. Câmeras automotivas externas, como câmeras de ré, de visão periférica e de estacionamento, geralmente precisam considerar requisitos de resistência à água, poeira, temperatura e vibração. Câmeras internas, como DMS ou OMS, podem priorizar imagens de curta distância, desempenho em infravermelho e condições de baixa luminosidade.
