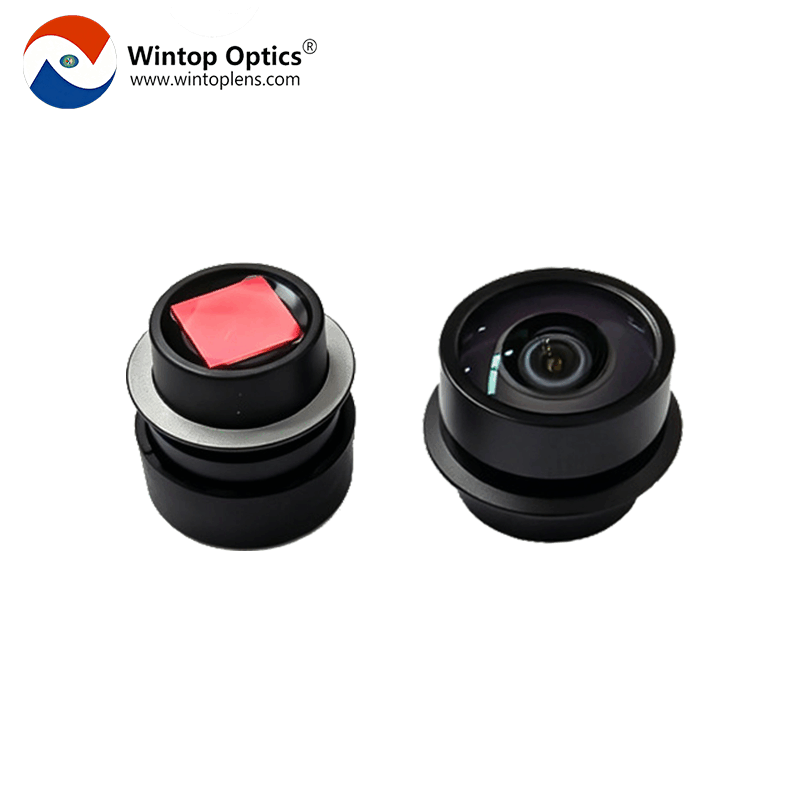

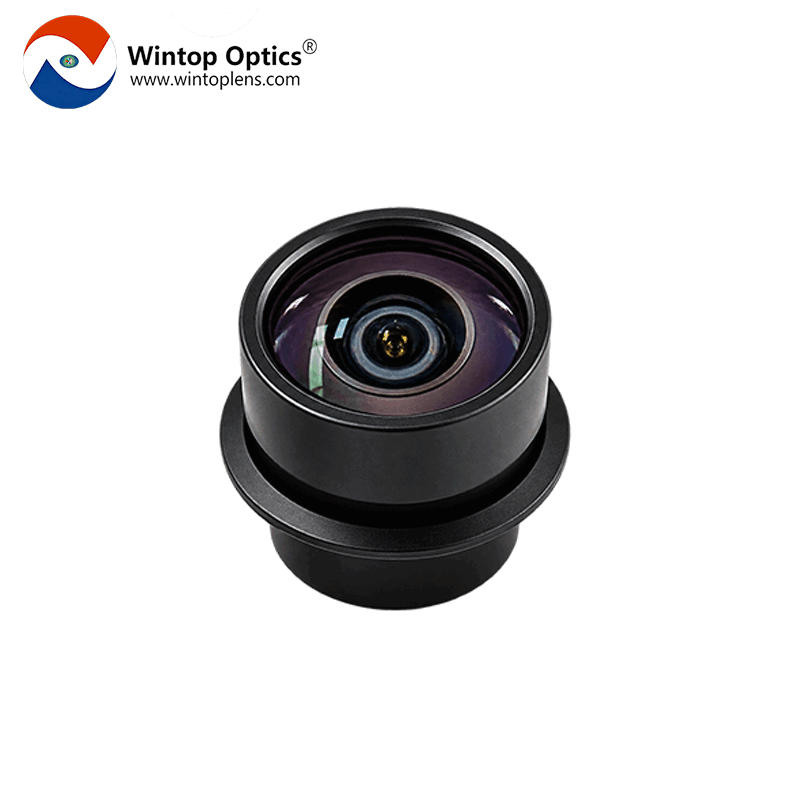

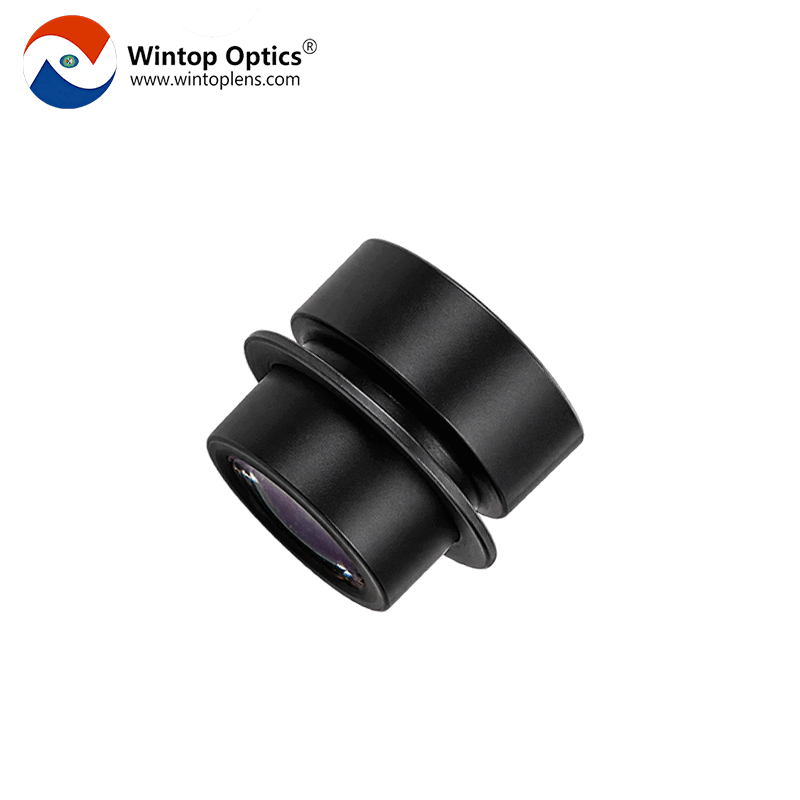

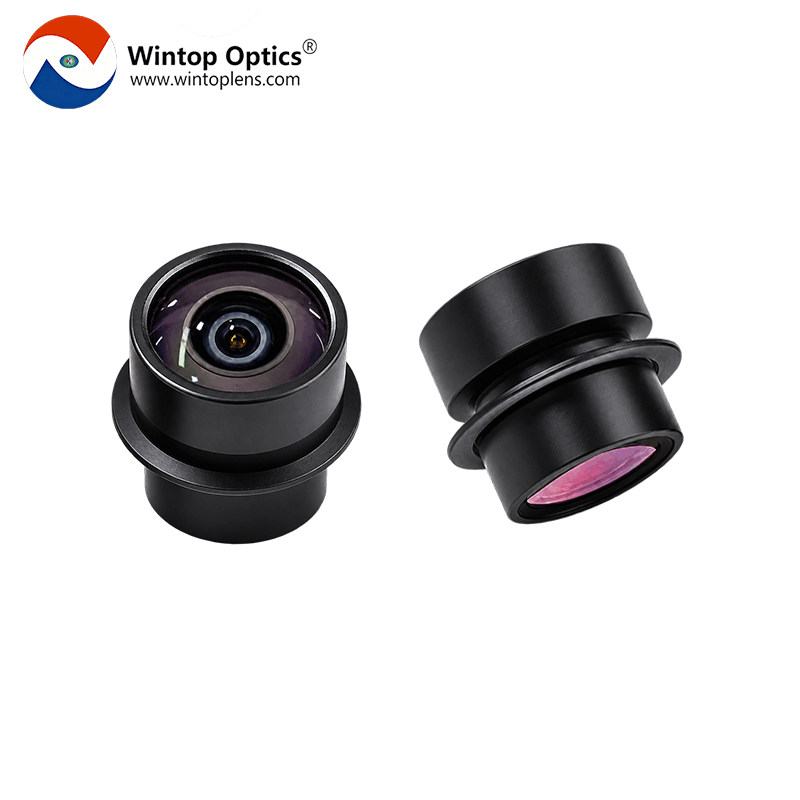

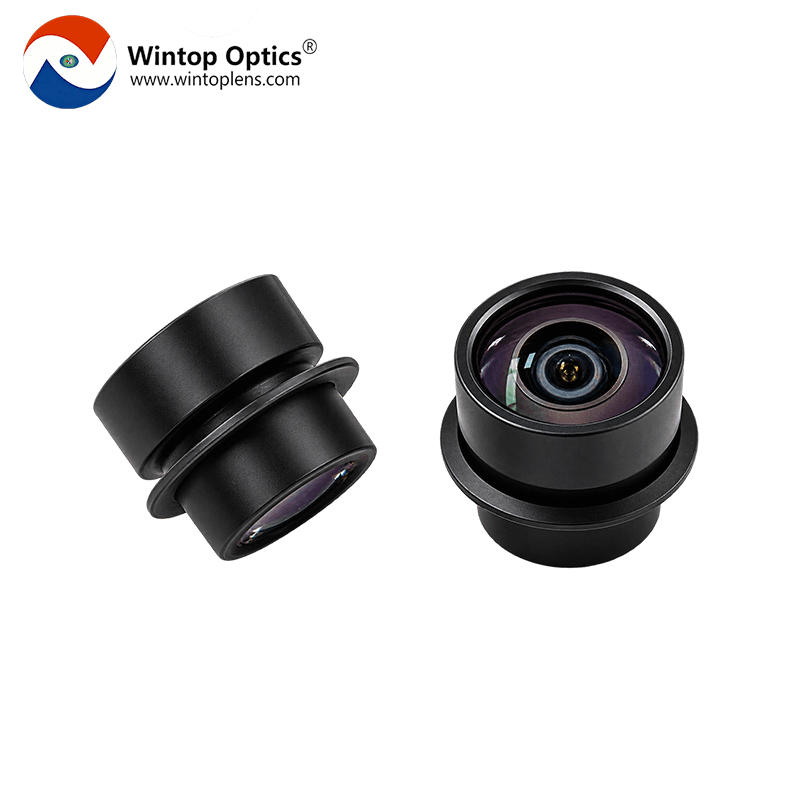

Lente de visão robótica grande angular de 1,79 mm F2.0 162° para automação industrial YT-7760-C1-A

YT-7760-C1-A:Lente ultra grande angular de 1,79 mm F2.0 para visão robótica, campo de visão de 162°, 5 MP para AGV/AMR

Amplie o campo de visão do seu robô com imagens de grande angular.

Projetada para visão robótica, imagens embarcadas e automação industrial, esta lente grande angular compacta oferece um campo de visão diagonal de 162° e uma distância focal efetiva de 1,79 mm. Ela auxilia sistemas robóticos a capturar uma cena circundante mais ampla para percepção ambiental, detecção de objetos e aquisição de dados visuais.

Com uma abertura de F2.0 e uma estrutura óptica 2G4P, esta lente é adequada para avaliar sistemas de visão compactos usados ​​em garras robóticas, braços robóticos industriais, equipamentos de inspeção automatizados e aplicações AGV/AMR. Sua adequação depende da compatibilidade do sensor, dos requisitos de instalação e da validação do desempenho em nível de sistema.

1. Campo de visão diagonal ultra-amplo de 162°

A YT-7760-C1-A oferece um campo de visão horizontal de 144°, um campo de visão vertical de 100° e um campo de visão diagonal de 162°. Essa ampla faixa de visualização permite que um sistema de câmera capture uma grande área a partir de uma única posição de montagem.

Ele pode auxiliar na percepção ambiental robótica, monitoramento de cenas em curta distância, detecção de presença de objetos e coleta de dados visuais. A cobertura real do campo depende do sensor de imagem, da orientação da câmera, da posição de instalação e do ambiente ao redor.

2. Grande abertura F2.0 para imagens em ambientes internos

A abertura máxima de F2.0 permite que a luz alcance o sensor de imagem, possibilitando a captura de imagens em ambientes industriais internos com iluminação limitada ou irregular.

Para visão robótica Em sistemas com luminosidade adequada, os algoritmos de processamento de imagem podem ajudar a identificar objetos e interpretar cenas ao redor. O desempenho real em condições de baixa luminosidade também depende da sensibilidade do sensor, das configurações de exposição, das condições de iluminação e do processamento da câmera.

Suporte para resolução de 3,5 MP

O modelo YT-7760-C1-A é especificado para um sensor de imagem de 1/2,6 polegadas, com resolução de referência de 1920 × 1200 e tamanho de pixel de 3 μm. A especificação do produto indica uma resolução máxima de 5 MP.

Para um desempenho de imagem ideal, a lente deve ser avaliada com o sensor e o módulo de câmera pretendidos. A compatibilidade do sensor, a cobertura do círculo de imagem, a qualidade da imagem nas bordas e o desempenho da resolução devem ser verificados durante a integração do sistema.

4. Design Óptico Compacto para Fácil Integração

Com um comprimento óptico total de 15,00 mm e um diâmetro externo de Φ14 mm, o YT-7760-C1-A foi projetado para conjuntos de câmeras compactas onde o espaço de instalação é limitado.

Seu formato compacto permite a integração em braços robóticos, garras, equipamentos de visão embarcados e outros sistemas de imagem com restrições de espaço. Antes da montagem, a interface de montagem da lente e as dimensões mecânicas devem ser confirmadas com o desenho técnico mais recente.

5. Estrutura Óptica 2G4P

O YT-7760-C1-A apresenta uma configuração óptica 2G4P, combinando dois elementos de vidro e quatro elementos de plástico em um conjunto óptico compacto.

A distorção de TV especificada é de -22%. Como as aplicações de imagem grande angular podem ter requisitos específicos de precisão geométrica, o desempenho de distorção deve ser avaliado de acordo com a aplicação pretendida. Para tarefas que exigem medições precisas, pode ser necessária calibração adequada ou correção de distorção por software.

6. Aplicações versáteis em robótica e automação industrial

O YT-7760-C1-A pode ser avaliado para uma variedade de aplicações de visão robótica e imagem industrial, incluindo:

• Percepção ambiental de AGVs e AMRs

• Visão da garra robótica e do efetor final

• sistemas de visão para braços robóticos industriais

• Detecção de objetos e peças em curta distância

• Inspeção visual automatizada

• Aquisição robótica de dados visuais

A adequação da aplicação final depende da compatibilidade do sensor, do desempenho óptico, das condições de montagem, da iluminação e da validação em nível de sistema.

Wintop Optics – Seu parceiro em soluções para lentes de contato.

Óptica Wintop Somos especializados em lentes ópticas para visão robótica, visão artificial, imagens automotivas e outras aplicações de câmeras embarcadas. Auxiliamos nossos clientes na avaliação das especificações das lentes e na identificação de soluções ópticas adequadas com base no formato do sensor, campo de visão, restrições mecânicas e requisitos da aplicação.

Entre em contato com a Wintop Optics para discutir o YT-7760-C1-A, solicitar especificações do produto ou explorar a avaliação de amostras e soluções ópticas personalizadas para o seu projeto.

Perguntas frequentes

1. Qual é a distância focal da lente de visão robótica YT-7760-C1-A?

O YT-7760-C1-A apresenta uma distância focal efetiva de 1,79 mm e uma abertura máxima de F2.0, tornando-o adequado para avaliar aplicações de imagem grande angular em sistemas de visão robótica compactos.

2. Qual é o campo de visão do YT-7760-C1-A?

A lente oferece um campo de visão horizontal de 144°, um campo de visão vertical de 100° e um campo de visão diagonal de 162°. O campo de visão real pode variar dependendo do sensor de imagem e da configuração da câmera.

3. Quais sensores de imagem são compatíveis com esta lente?

A lente é especificada para um sensor de 1/2,6 polegadas. A especificação de referência do sensor é de 1920 × 1200 com um tamanho de pixel de 3 μm, enquanto a tabela de especificações do produto lista uma resolução máxima de 5 MP. A compatibilidade deve ser confirmada com o sensor e o módulo de câmera pretendidos.

4. O YT-7760-C1-A pode ser usado em sistemas de visão para AGVs e AMRs?

Sim, pode ser avaliado para percepção ambiental de AGVs e AMRs, imagens relacionadas à navegação robótica e aquisição de dados visuais. A adequação final depende dos requisitos de campo de visão do sistema, da compatibilidade do sensor, das condições de montagem e das necessidades de processamento de imagem.

5. Quais são as dimensões e a estrutura óptica desta lente?

A lente possui um comprimento óptico total de 15,00 mm, um diâmetro externo de Φ14 mm e uma estrutura óptica 2G4P composta por dois elementos de vidro e quatro elementos de plástico. Confirme a interface de montagem e o desenho mecânico antes da integração.

6. O modelo YT-7760-C1-A é adequado para ambientes com pouca luz?

A abertura máxima de F2.0 permite a captação de luz em ambientes internos com iluminação limitada. O desempenho real em condições de baixa luminosidade depende do sensor de imagem, das configurações de exposição, das condições de iluminação e do processamento da câmera. Recomenda-se a realização de testes antes da implementação.
